Inmersión profunda en la ruta de tráfico de red de la coexistencia de Ambient y Sidecar
Inmersión profunda en la ruta de tráfico de la coexistencia de Ambient y Sidecar.
Existen 2 modos de despliegue para Istio: modo ambient y modo sidecar. El primero todavía está en camino, el segundo es el clásico. Por lo tanto, la coexistencia del modo ambient y el modo sidecar debería ser una forma de despliegue normal y la razón por la cual este blog puede ser útil para los usuarios de Istio.
Antecedentes
En la arquitectura de microservicios modernos, la comunicación y gestión entre servicios es crítica. Para abordar el desafío, Istio emergió como una tecnología de service mesh. Proporciona control de tráfico, seguridad y capacidades de observación superiores al utilizar el sidecar. Para mejorar aún más la adaptabilidad y flexibilidad de Istio, la comunidad de Istio comenzó a explorar un nuevo modo - modo ambient. En este modo, Istio ya no depende de la inyección explícita del sidecar, sino que logra la comunicación y gestión de malla entre servicios a través de ztunnel y proxies waypoint. Ambient también trae una serie de mejoras, como menor consumo de recursos, despliegue más simple y opciones de configuración más flexibles. Al habilitar el modo ambient, ya no tenemos que reiniciar los pods, lo que permite que Istio juegue un mejor papel en varios escenarios.
Hay muchos blogs, que se pueden encontrar en la sección de Recursos de Referencia de este blog, que introducen y analizan ambient, y este blog analizará la ruta de tráfico de red en los modos ambient y sidecar de Istio.
Para aclarar las rutas de tráfico de red y facilitar su comprensión, esta publicación del blog explora los siguientes dos escenarios con diagramas correspondientes:
- La ruta de red de servicios en modo ambient a servicios en modo sidecar
- La ruta de red de servicios en modo sidecar a servicios en modo ambient
Información sobre el análisis
El análisis se basa en Istio 1.18.2, donde el modo ambient usa iptables para la redirección.
sleep en modo Ambient a httpbin en modo sidecar
Despliegue y configuración para el primer escenario
sleepestá desplegado en el namespace foo- el pod
sleepestá programado en el Nodo A
- el pod
httpbinestá desplegado en el namespace barhttpbinestá programado en el Nodo B
- el namespace foo habilita el modo ambient (el namespace foo contiene la etiqueta:
istio.io/dataplane-mode=ambient) - el namespace bar habilita la inyección de sidecar (el namespace bar contiene la etiqueta:
istio-injection: enabled)

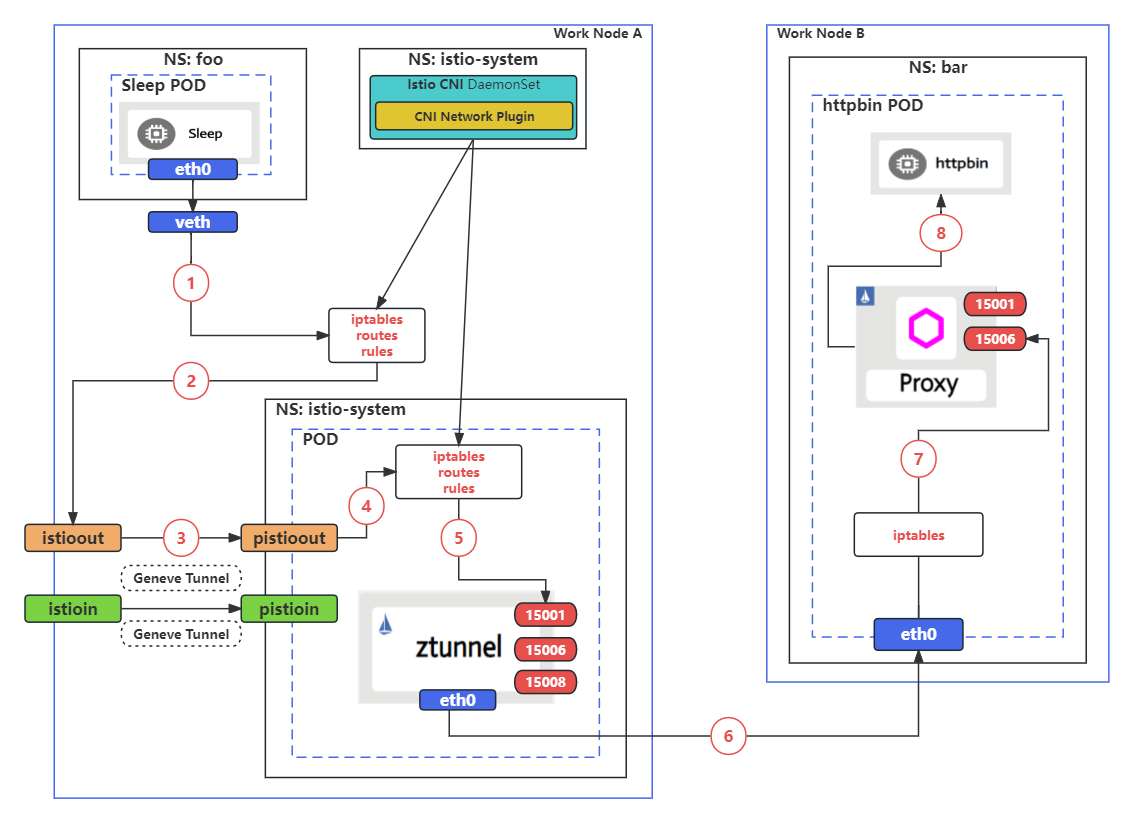

Con la descripción anterior, el despliegue y las rutas de tráfico de red son:
ztunnel se desplegará como un DaemonSet en el namespace istio-system si el modo ambient está habilitado, mientras que istio-cni y ztunnel generarían reglas de iptables y rutas tanto para el pod ztunnel como para los pods en cada nodo.
Todo el tráfico de red que entra/sale del pod con modo ambient habilitado pasará por ztunnel basándose en la lógica de redirección de red. El ztunnel luego reenviará el tráfico a los endpoints correctos.
Análisis de la ruta de tráfico de red de sleep en modo ambient a httpbin en modo sidecar
Según el diagrama anterior, los detalles de la ruta de tráfico de red se demuestran a continuación:
(1) (2) (3) El tráfico de solicitud del servicio sleep se envía desde el veth del pod sleep donde será marcado y reenviado al dispositivo istioout en el nodo siguiendo las reglas de iptables y reglas de ruta. El dispositivo istioout en el nodo A es un túnel Geneve, y el otro extremo del túnel es pistioout, que está dentro del pod ztunnel en el mismo nodo.
(4) (5) Cuando el tráfico llega a través del dispositivo pistioout, las reglas de iptables dentro del pod interceptan y redirigen el tráfico a través de la interfaz eth0 en el pod al puerto 15001.
(6) Según la información de la solicitud original, ztunnel puede obtener la lista de endpoints del servicio de destino. Luego manejará el envío de la solicitud al endpoint, como uno de los pods httpbin. Finalmente, el tráfico de solicitud entraría en el pod httpbin a través de la red de contenedor.
(7) El tráfico de solicitud que llega al pod httpbin será interceptado y redirigido a través del puerto 15006 del sidecar por sus reglas de iptables.
(8) El sidecar maneja el tráfico de solicitud entrante que viene a través del puerto 15006, y reenvía el tráfico al contenedor httpbin en el mismo pod.
sleep en modo Sidecar a httpbin y helloworld en modo ambient
Despliegue y configuración para el segundo escenario
sleepestá desplegado en el namespace foo- el pod
sleepestá programado en el Nodo A
- el pod
httpbindesplegado en el namespace bar-1- el pod
httpbinestá programado en el Nodo B - el proxy waypoint de
httpbinestá deshabilitado
- el pod
helloworldestá desplegado en el namespace bar-2- el pod
helloworldestá programado en el Nodo D - el proxy waypoint de
helloworldestá habilitado - el proxy waypoint está programado en el Nodo C
- el pod
- el namespace foo habilita la inyección de sidecar (el namespace foo contiene la etiqueta:
istio-injection: enabled) - el namespace bar-1 habilita el modo ambient (el namespace bar-1 contiene la etiqueta:
istio.io/dataplane-mode=ambient)

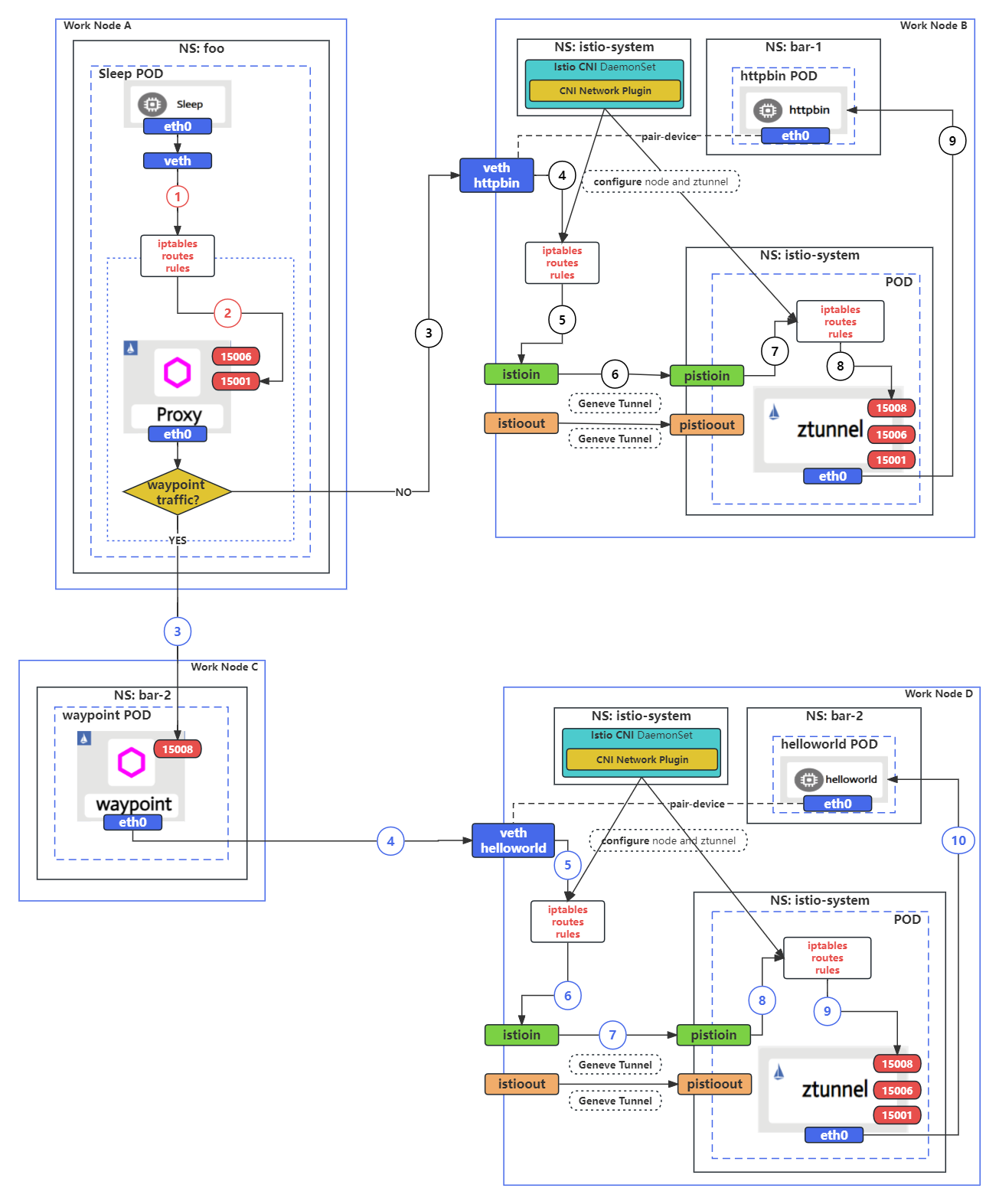

Con la descripción anterior, el despliegue y las rutas de tráfico de red son:
Análisis de la ruta de tráfico de red de sleep en modo sidecar a httpbin en modo ambient
La ruta de tráfico de red de una solicitud desde el pod sleep (modo sidecar) al pod httpbin (modo ambient) se representa en la mitad superior del diagrama anterior.
(1) (2) (3) (4) el contenedor sleep envía una solicitud a httpbin. La solicitud es interceptada por reglas de iptables y dirigida al puerto 15001 en el sidecar en el pod sleep. Luego, el sidecar maneja la solicitud y enruta el tráfico basándose en la configuración recibida de istiod (control plane) reenviando el tráfico a una dirección IP correspondiente al pod httpbin en el nodo B.
(5) (6) Después de que la solicitud se envía al par de dispositivos (veth httpbin <-> eth0 dentro del pod httpbin), la solicitud es interceptada y reenviada usando las reglas de iptables y reglas de ruta al dispositivo istioin en el nodo B donde se está ejecutando el pod httpbin siguiendo sus reglas de iptables y reglas de ruta. El dispositivo istioin en el nodo B y el dispositivo pistion dentro del pod ztunnel en el mismo nodo están conectados por un túnel Geneve.
(7) (8) Después de que la solicitud entra en el dispositivo pistioin del pod ztunnel, las reglas de iptables en el pod ztunnel interceptan y redirigen el tráfico a través del puerto 15008 en el proxy ztunnel que se ejecuta dentro del pod.
(9) El tráfico que entra en el puerto 15008 se consideraría una solicitud entrante, y el ztunnel luego reenviará la solicitud al pod httpbin en el mismo nodo B.
Análisis de la ruta de tráfico de red de sleep en modo sidecar a httpbin en modo ambient vía proxy waypoint
Comparando con la parte superior del diagrama, la parte inferior inserta un proxy waypoint en la ruta entre los pods sleep, ztunnel y httpbin. El control plane de Istio tiene toda la información de servicio y configuración del service mesh. Cuando el pod helloworld se despliega con un proxy waypoint, la configuración EDS del servicio helloworld recibida por el sidecar del pod sleep se cambiará al tipo de envoy_internal_address. Esto hace que el tráfico de solicitud que pasa por el sidecar se reenvíe al puerto 15008 del proxy waypoint en el nodo C a través del protocolo HTTP Based Overlay Network (HBONE).
El proxy Waypoint es una instancia del proxy Envoy y reenvía la solicitud al pod helloworld basándose en la configuración de enrutamiento recibida del control plane. Una vez que el tráfico alcanza el veth en el nodo D, sigue el mismo camino que el escenario anterior.
Conclusión
El modo sidecar es lo que hizo de Istio un gran service mesh. Sin embargo, el modo sidecar también puede causar problemas ya que requiere que los contenedores de aplicación y sidecar se ejecuten en el mismo pod. El modo ambient de Istio implementa la comunicación entre servicios a través de proxies centralizados (ztunnel y waypoint). El modo ambient proporciona mayor flexibilidad y escalabilidad, reduce el consumo de recursos ya que no requiere un sidecar para cada pod en la malla, y permite una configuración más precisa. Por lo tanto, no hay duda de que el modo ambient es la próxima evolución de Istio. Es obvio que la coexistencia de los modos sidecar y ambient puede durar mucho tiempo, aunque el modo ambient todavía está en etapa alpha y el modo sidecar sigue siendo el modo recomendado de Istio, le dará a los usuarios una opción más liviana de ejecutar y adoptar el service mesh de Istio a medida que el modo ambient avance hacia beta y futuras versiones.
