Primeros pasos con Istio Ambient Mesh
Guía paso a paso para empezar con Istio ambient mesh.
Ambient mesh es un nuevo modo de data plane para Istio presentado hoy. Siguiendo esta guía de primeros pasos, podrás ver cómo ambient mesh puede simplificar la incorporación de aplicaciones, ayudar en las operaciones continuas y reducir el consumo de recursos de la infraestructura del service mesh.
Instalar Istio con modo Ambient
- Descarga la versión de vista previa de Istio con soporte para ambient mesh.
- Consulta los entornos soportados. Recomendamos usar un clúster Kubernetes versión 1.21 o superior con dos nodos o más. Si no tienes un clúster Kubernetes, puedes montarlo en local (por ejemplo, usando kind como se muestra abajo) o desplegar uno en Google Cloud o AWS:
$ kind create cluster --config=- <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
name: ambient
nodes:
- role: control-plane
- role: worker
- role: worker
EOFEl perfil ambient está diseñado para ayudarte a empezar con ambient mesh.
Instala Istio con el perfil ambient en tu clúster Kubernetes usando el istioctl descargado arriba:
$ istioctl install --set profile=ambientTras ejecutar el comando anterior, verás una salida como la siguiente, que indica que estos cuatro componentes se han instalado correctamente:
✔ Istio core installed
✔ Istiod installed
✔ Ingress gateways installed
✔ CNI installed
✔ Installation completePor defecto, el perfil ambient habilita Istio core, Istiod, el ingress gateway, el agente de túnel zero‑trust (ztunnel) y el plugin CNI.
El plugin Istio CNI se encarga de detectar qué pods de aplicaciones forman parte de la ambient mesh y de configurar la redirección de tráfico entre los ztunnels.
Verás que con el perfil ambient por defecto se instalan los siguientes pods en el namespace istio-system:
$ kubectl get pod -n istio-system
NAME READY STATUS RESTARTS AGE
istio-cni-node-97p9l 1/1 Running 0 29s
istio-cni-node-rtnvr 1/1 Running 0 29s
istio-cni-node-vkqzv 1/1 Running 0 29s
istio-ingressgateway-5dc9759c74-xlp2j 1/1 Running 0 29s
istiod-64f6d7db7c-dq8lt 1/1 Running 0 47s
ztunnel-bq6w2 1/1 Running 0 47s
ztunnel-tcn4m 1/1 Running 0 47s
ztunnel-tm9zl 1/1 Running 0 47sLos componentes istio-cni y ztunnel se despliegan como Kubernetes DaemonSets, que se ejecutan en cada nodo.
Cada pod de Istio CNI revisa todos los pods co‑ubicados en el mismo nodo para ver si forman parte de la ambient mesh.
Para esos pods, el plugin CNI configura la redirección de tráfico para que todo el tráfico entrante y saliente hacia los pods se redirija primero al ztunnel co‑ubicado.
A medida que se despliegan o eliminan pods en el nodo, el plugin CNI continúa monitorizando y actualizando la lógica de redirección.
Desplegar tus aplicaciones
Usarás la aplicación de ejemplo Bookinfo, que forma parte de la descarga de Istio de los pasos anteriores. En modo ambient, despliegas aplicaciones en tu clúster Kubernetes exactamente igual que lo harías sin Istio. Esto significa que puedes tener tus aplicaciones ejecutándose en Kubernetes antes de habilitar ambient mesh, y hacer que se unan al mesh sin necesidad de reiniciar ni reconfigurar tus aplicaciones.
$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml
$ kubectl apply -f https://raw.githubusercontent.com/linsun/sample-apps/main/sleep/sleep.yaml
$ kubectl apply -f https://raw.githubusercontent.com/linsun/sample-apps/main/sleep/notsleep.yaml
Nota: sleep y notsleep son dos aplicaciones sencillas que pueden servir como clientes curl.
Conecta productpage al ingress gateway de Istio para poder acceder a Bookinfo desde fuera del clúster:

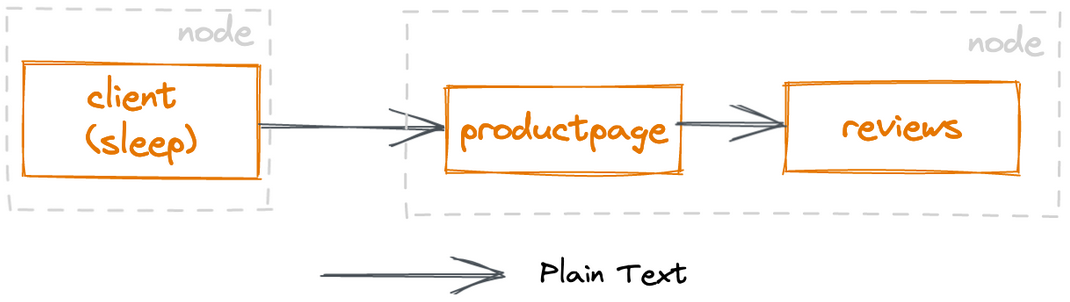

$ kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yamlPrueba tu aplicación Bookinfo: debería funcionar con o sin el gateway. Nota: puedes reemplazar istio-ingressgateway.istio-system por la IP (o hostname) del balanceador si tiene una:
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1Añadir tu aplicación a la ambient mesh
Puedes habilitar que todos los pods de un namespace formen parte de la ambient mesh simplemente etiquetando el namespace:
$ kubectl label namespace default istio.io/dataplane-mode=ambient¡Enhorabuena! Has añadido correctamente todos los pods del namespace default a la ambient mesh. Lo mejor es que no necesitas reiniciar ni redeplegar nada.
Envía algo de tráfico de prueba:
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1

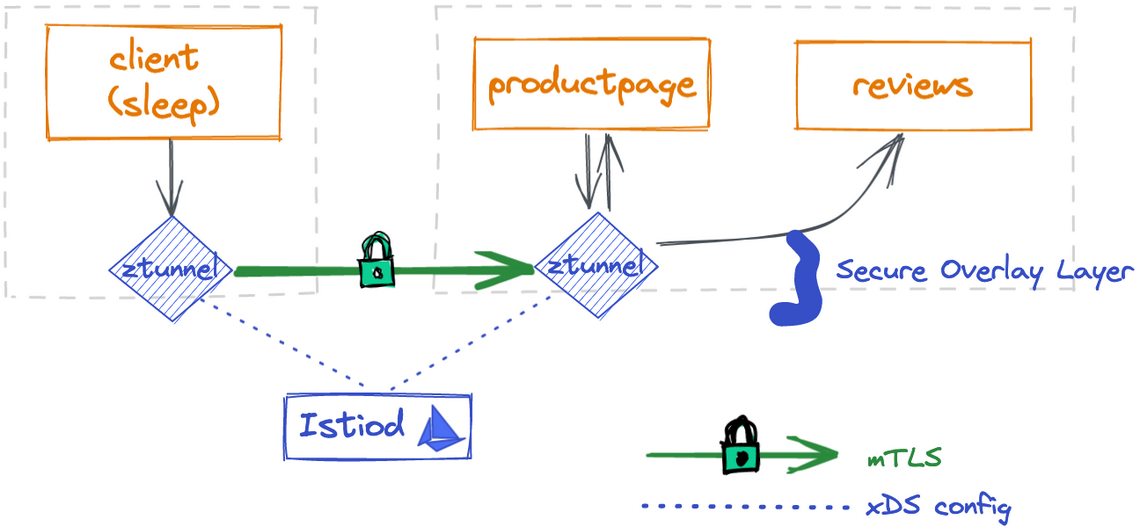

$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1Ganarás inmediatamente comunicación mTLS entre las aplicaciones dentro de la ambient mesh.
Si te interesa el certificado X.509 de cada identidad, puedes aprender más inspeccionando un certificado:
$ istioctl pc secret ds/ztunnel -n istio-system -o json | jq -r '.dynamicActiveSecrets[0].secret.tlsCertificate.certificateChain.inlineBytes' | base64 --decode | openssl x509 -noout -text -in /dev/stdinPor ejemplo, la salida muestra el certificado para el principal de sleep, válido durante 24 horas y emitido por el clúster Kubernetes local.
Certificate:
Data:
Version: 3 (0x2)
Serial Number: 307564724378612391645160879542592778778 (0xe762cfae32a3b8e3e50cb9abad32b21a)
Signature Algorithm: SHA256-RSA
Issuer: O=cluster.local
Validity
Not Before: Aug 29 21:00:14 2022 UTC
Not After : Aug 30 21:02:14 2022 UTC
Subject:
Subject Public Key Info:
Public Key Algorithm: RSA
Public-Key: (2048 bit)
Modulus:
ac:db:1a:77:72:8a:99:28:4a:0c:7e:43:fa:ff:35:
75:aa:88:4b:80:4f:86:ca:69:59:1c:b5:16:7b:71:
dd:74:57:e2:bc:cf:ed:29:7d:7b:fa:a2:c9:06:e6:
d6:41:43:2a:3c:2c:18:8e:e8:17:f6:82:7a:64:5f:
c4:8a:a4:cd:f1:4a:9c:3f:e0:cc:c5:d5:79:49:37:
30:10:1b:97:94:2c:b7:1b:ed:a2:62:d9:3b:cd:3b:
12:c9:b2:6c:3c:2c:ac:54:5b:a7:79:97:fb:55:89:
ca:08:0e:2e:2a:b8:d2:e0:3b:df:b2:21:99:06:1b:
60:0d:e8:9d:91:dc:93:2f:7c:27:af:3e:fc:42:99:
69:03:9c:05:0b:c2:11:25:1f:71:f0:8a:b1:da:4a:
da:11:7c:b4:14:df:6e:75:38:55:29:53:63:f5:56:
15:d9:6f:e6:eb:be:61:e4:ce:4b:2a:f9:cb:a6:7f:
84:b7:4c:e4:39:c1:4b:1b:d4:4c:70:ac:98:95:fe:
3e:ea:5a:2c:6c:12:7d:4e:24:ab:dc:0e:8f:bc:88:
02:f2:66:c9:12:f0:f7:9e:23:c9:e2:4d:87:75:b8:
17:97:3c:96:83:84:3f:d1:02:6d:1c:17:1a:43:ce:
68:e2:f3:d7:dd:9e:a6:7d:d3:12:aa:f5:62:91:d9:
8d
Exponent: 65537 (0x10001)
X509v3 extensions:
X509v3 Key Usage: critical
Digital Signature, Key Encipherment
X509v3 Extended Key Usage:
Server Authentication, Client Authentication
X509v3 Basic Constraints: critical
CA:FALSE
X509v3 Authority Key Identifier:
keyid:93:49:C1:B8:AB:BF:0F:7D:44:69:5A:C3:2A:7A:3C:79:19:BE:6A:B7
X509v3 Subject Alternative Name: critical
URI:spiffe://cluster.local/ns/default/sa/sleepNota: si no obtienes ninguna salida, puede significar que ds/ztunnel ha seleccionado un nodo que no gestiona ningún certificado. En su lugar, puedes especificar un pod ztunnel concreto (por ejemplo, istioctl pc secret ztunnel-tcn4m -n istio-system) que gestione alguno de los pods de ejemplo.
Asegurar el acceso a la aplicación
Después de añadir tu aplicación a ambient mesh, puedes asegurar el acceso usando políticas de autorización L4.
Esto te permite controlar el acceso hacia/desde un servicio en función de las identidades de los workloads cliente, pero no a nivel L7 (por ejemplo, métodos HTTP como GET y POST).
Políticas de autorización L4
Permite explícitamente que las service accounts sleep e istio-ingressgateway llamen al servicio productpage:
$ kubectl apply -f - <<EOF
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: productpage-viewer
namespace: default
spec:
selector:
matchLabels:
app: productpage
action: ALLOW
rules:
- from:
- source:
principals: ["cluster.local/ns/default/sa/sleep", "cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
EOFConfirma que la política de autorización anterior funciona:
$ # this should succeed
$ kubectl exec deploy/sleep -- curl -s http://istio-ingressgateway.istio-system/productpage | head -n1
$ # this should succeed
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
$ # this should fail with an empty reply
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1Políticas de autorización L7
Usando la Gateway API de Kubernetes, puedes desplegar un waypoint proxy para el servicio productpage que use la service account bookinfo-productpage. Cualquier tráfico que vaya al servicio productpage será mediado, aplicado y observado por el proxy de capa 7 (L7).
$ kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1beta1
kind: Gateway
metadata:
name: productpage
annotations:
istio.io/service-account: bookinfo-productpage
spec:
gatewayClassName: istio-mesh
EOFObserva que gatewayClassName debe ser istio-mesh para el waypoint proxy.
Consulta el estado del waypoint proxy de productpage; deberías ver los detalles del recurso Gateway con estado Ready:
$ kubectl get gateway productpage -o yaml
...
status:
conditions:
- lastTransitionTime: "2022-09-06T20:24:41Z"
message: Deployed waypoint proxy to "default" namespace for "bookinfo-productpage"
service account
observedGeneration: 1
reason: Ready
status: "True"
type: ReadyActualiza nuestra AuthorizationPolicy para permitir explícitamente que las service accounts sleep e istio-ingressgateway hagan GET al servicio productpage, pero no permitan otras operaciones:
$ kubectl apply -f - <<EOF
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: productpage-viewer
namespace: default
spec:
selector:
matchLabels:
app: productpage
action: ALLOW
rules:
- from:
- source:
principals: ["cluster.local/ns/default/sa/sleep", "cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
to:
- operation:
methods: ["GET"]
EOFConfirma que la política de autorización anterior funciona:
$ # this should fail with an RBAC error because it is not a GET operation
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ -X DELETE | head -n1
$ # this should fail with an RBAC error because the identity is not allowed
$ kubectl exec deploy/notsleep -- curl -s http://productpage:9080/ | head -n1
$ # this should continue to work
$ kubectl exec deploy/sleep -- curl -s http://productpage:9080/ | head -n1
Con el waypoint proxy de productpage desplegado, también obtendrás automáticamente métricas L7 para todas las peticiones al servicio productpage:
$ kubectl exec deploy/bookinfo-productpage-waypoint-proxy -- curl -s http://localhost:15020/stats/prometheus | grep istio_requests_totalVerás la métrica con response_code=403 y algunas métricas con response_code=200, como se muestra a continuación:
istio_requests_total{
response_code="403",
source_workload="notsleep",
source_workload_namespace="default",
source_principal="spiffe://cluster.local/ns/default/sa/notsleep",
destination_workload="productpage-v1",
destination_principal="spiffe://cluster.local/ns/default/sa/bookinfo-productpage",
connection_security_policy="mutual_tls",
...
}La métrica muestra dos respuestas 403 cuando el workload origen (notsleep) llama al workload destino (productpage-v1), incluyendo los principals de origen y destino mediante una conexión mutual TLS.
Controlar el tráfico
Despliega un waypoint proxy para el servicio review usando la service account bookinfo-review, de modo que cualquier tráfico hacia el servicio review sea mediado por el waypoint proxy.
$ kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1beta1
kind: Gateway
metadata:
name: reviews
annotations:
istio.io/service-account: bookinfo-reviews
spec:
gatewayClassName: istio-mesh
EOFAplica el virtual service de reviews para dirigir el 90% del tráfico a reviews v1 y el 10% a reviews v2.
$ kubectl apply -f samples/bookinfo/networking/virtual-service-reviews-90-10.yaml
$ kubectl apply -f samples/bookinfo/networking/destination-rule-reviews.yamlConfirma que aproximadamente el 10% del tráfico (de 100 peticiones) va a reviews-v2:
$ kubectl exec -it deploy/sleep -- sh -c 'for i in $(seq 1 100); do curl -s http://istio-ingressgateway.istio-system/productpage | grep reviews-v.-; done'Para terminar
Los recursos existentes de Istio siguen funcionando, independientemente de si eliges usar el modo de data plane sidecar o ambient.
Echa un vistazo a este breve vídeo para ver a Lin recorriendo la demo de Istio ambient mesh en 5 minutos:
Qué sigue
Estamos muy entusiasmados con el nuevo data plane ambient de Istio y su arquitectura “ambient” sencilla. Incorporar aplicaciones a un service mesh con el modo ambient ahora es tan simple como etiquetar un namespace. Tus aplicaciones obtendrán beneficios inmediatos como mTLS con identidad criptográfica para el tráfico del mesh y observabilidad L4. Si necesitas controlar acceso, rutas, aumentar resiliencia u obtener métricas L7 entre tus aplicaciones en ambient mesh, puedes aplicar waypoint proxies según lo necesites. Somos muy partidarios de pagar solo por lo que necesitamos: no solo ahorra recursos, sino que también reduce el coste operativo de tener que actualizar constantemente muchos proxies. Te invitamos a probar la nueva arquitectura de data plane ambient de Istio para experimentar lo sencilla que es. ¡Esperamos tu feedback en la comunidad de Istio!
